Эта студия в нашем портфолио – особенная. С самого начала было ясно, что есть возможность создать нечто уникальное.
Конечно, студии всегда создаются в рамках определенных лимитов. Но если отбросить незначительные архитектурные и конструктивные ограничения, присущие любому проекту, то во всем остальном я был свободен: и в проектировании, и в применении новейших технологий, и в выборе команды, и в новаторстве, дизайне и во многом другом. Хотелось также пересмотреть некоторые сложившиеся стереотипы.

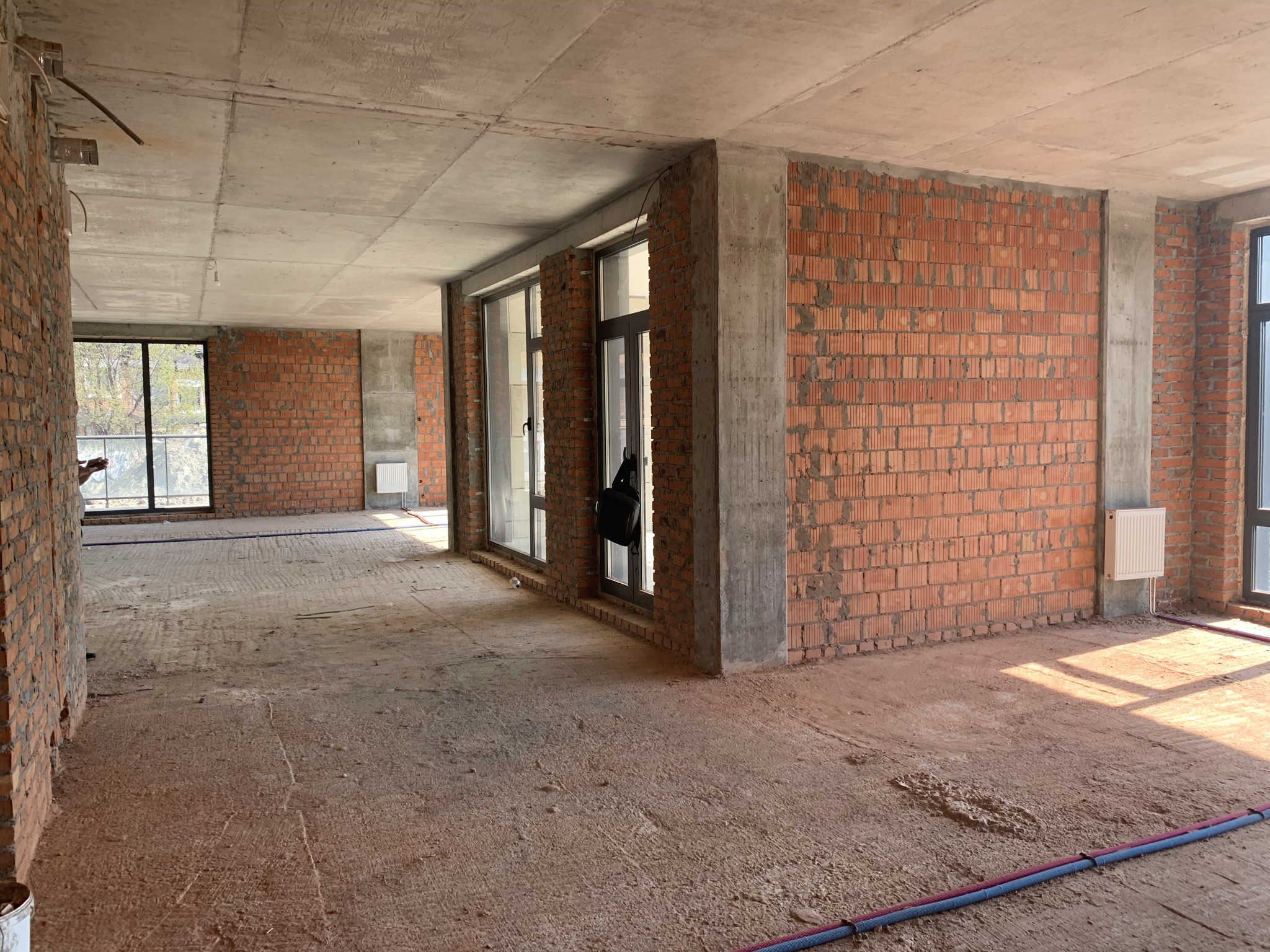

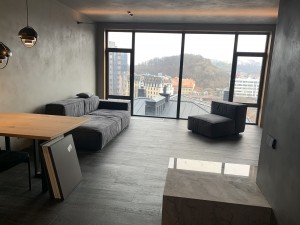

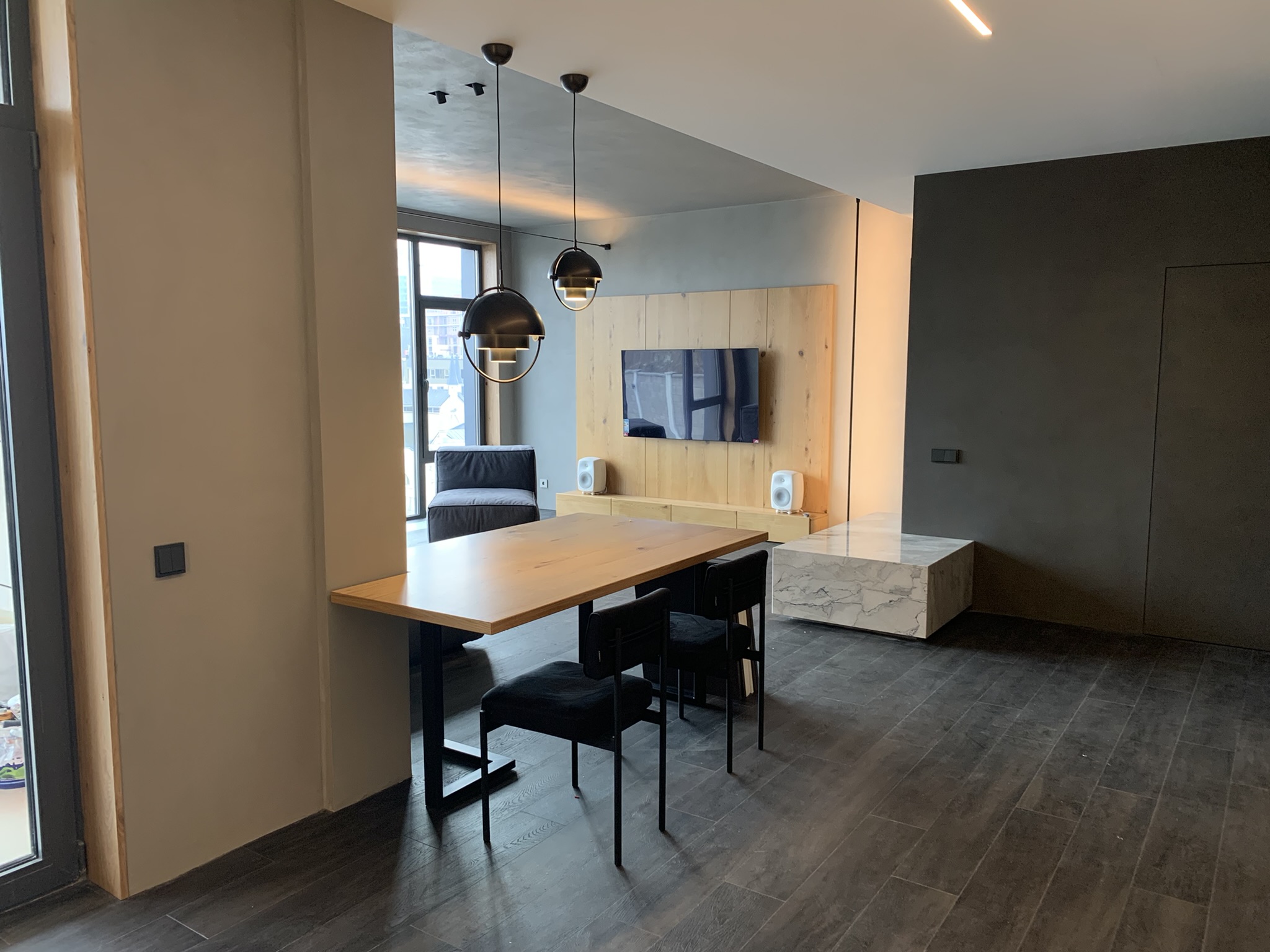

Помещение под будущий комплекс

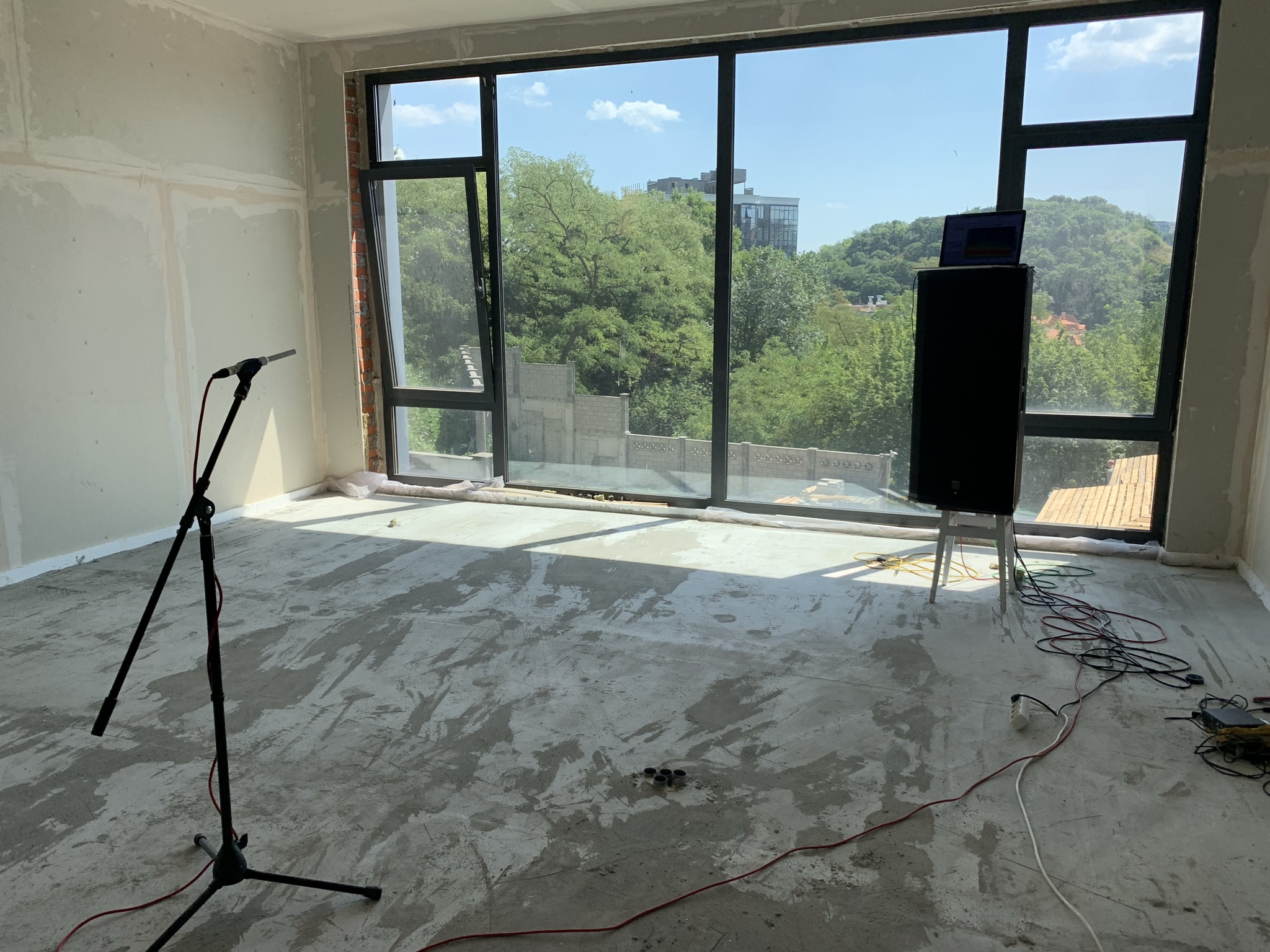

Будущая студия располагалась на Подоле в Киеве, на третьем этаже нового монолитно-каркасного дома. Конструкция здания предоставляла нам гибкость во внутренней планировке. Общая площадь комплекса, включая офисное помещение и ресепшн, составляла примерно 140 кв.м, а высота потолка – 340 см. В помещении был выход на большую террасу с видом на киевскую Воздвиженку. Отдельный выход на балкон был и из контрольной комнаты. В помещениях были огромные окна высотой 3 метра, практически от пола.

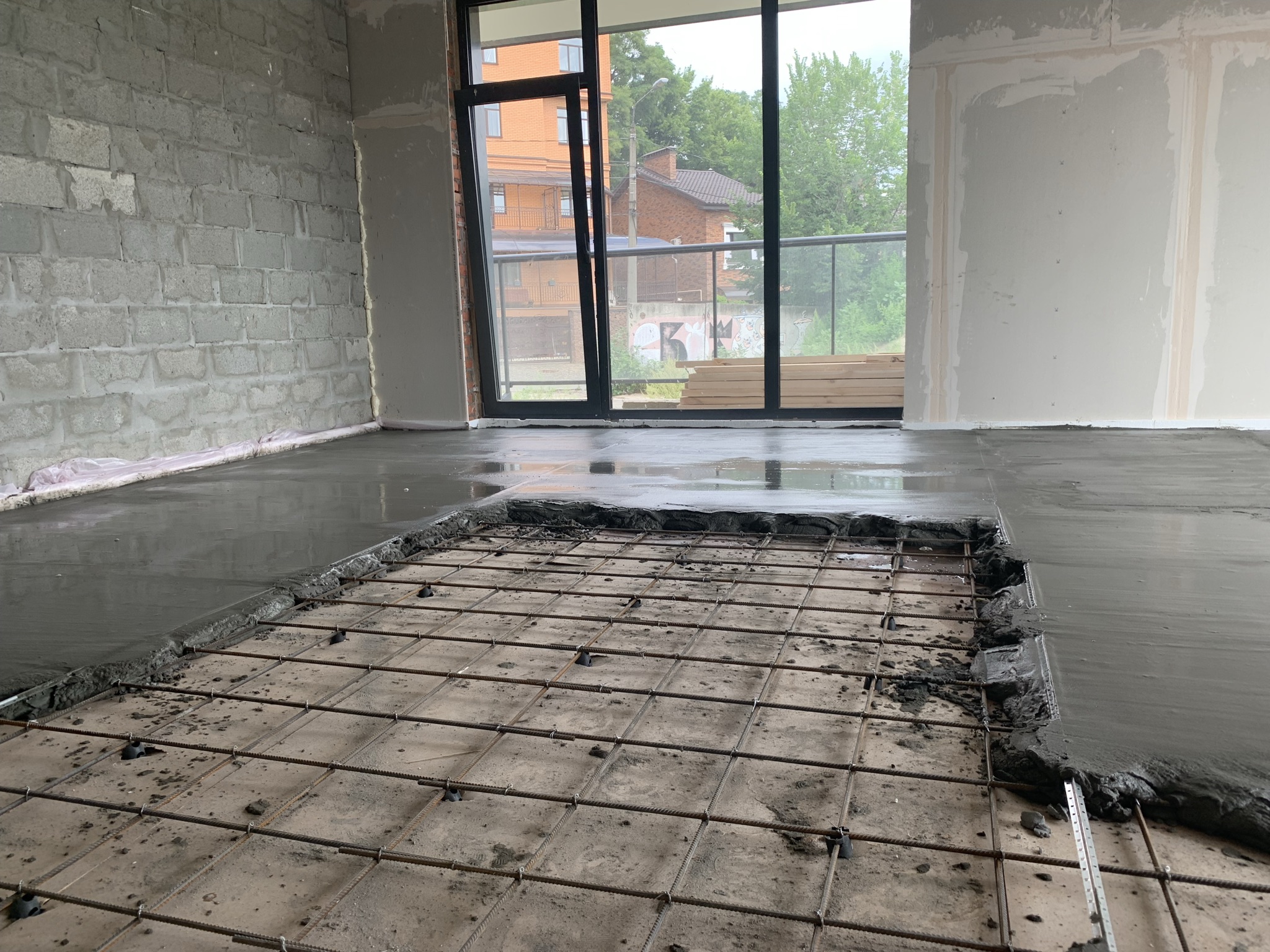

Основание "плавающего" пола
То, что мы планировали построить, вряд ли можно назвать просто студией. Скорее всего, это должна была быть некая творческая лаборатория и, возможно, продюсерское агентство.

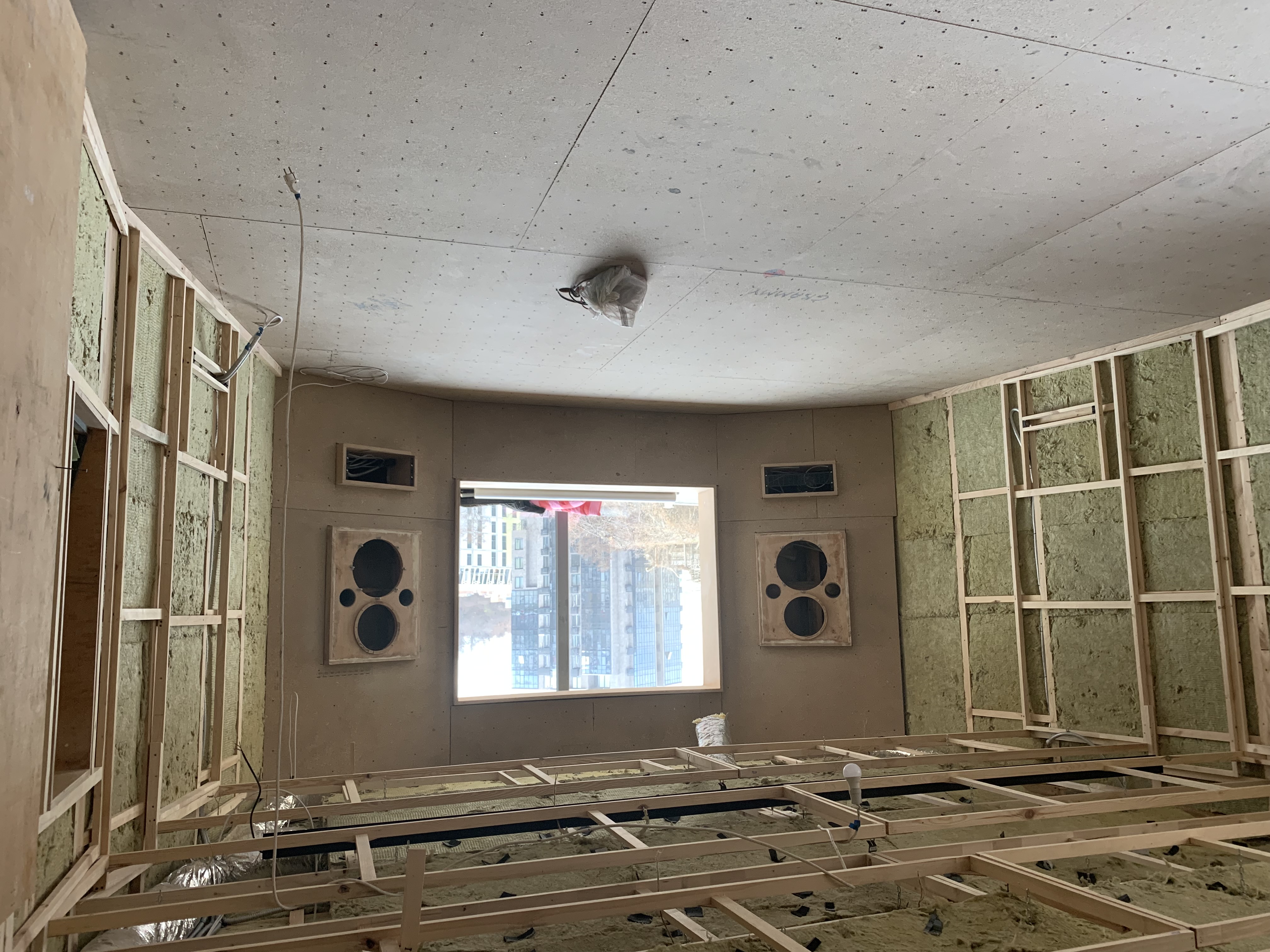

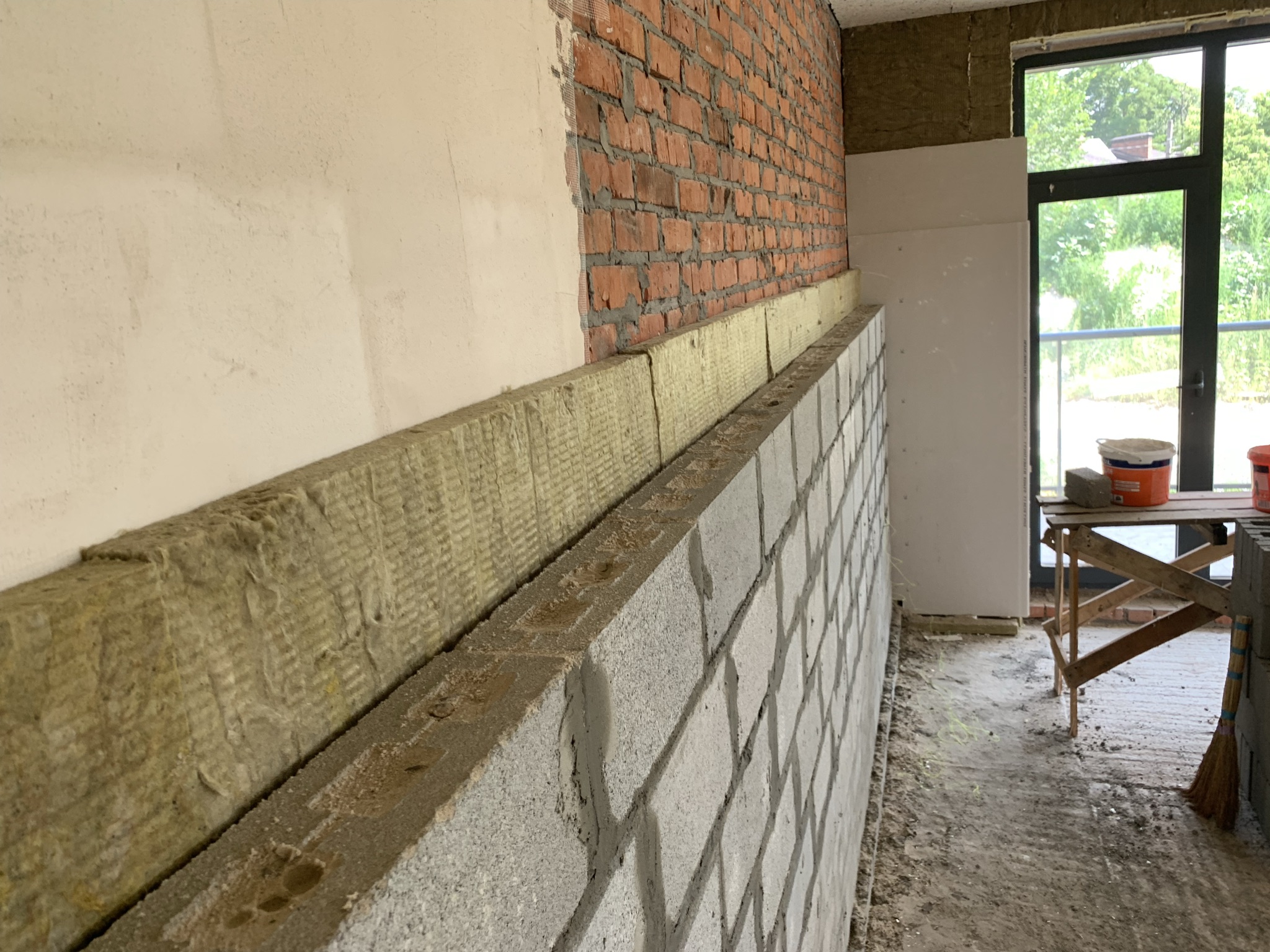

"Плавающий" звукоизоляционный простенок
Студия должна была специализироваться на современной - в основном электронной - музыке. А это значит, что контрольная комната должна быть просторной, а мониторная система – способной воспроизводить самые низкие частоты суб-басовых партий. Акустическая обработка помещения и его геометрия должны были обеспечить акустический контроль вплоть до этих частот. Кроме контрольной комнаты планировалась еще и вокальная. Для решения творческих задач этого было достаточно. К тому же, нужно было предусмотреть возможность бескомпромиссной записи вокала прямо в контрольной комнате.
Таким образом, мы сошлись на том, что из общей площади помещения на контрольную комнату выделили около 50 кв.м, а на вокальную – около 15 кв.м. Нужно было также сохранить существующие окна, насколько это только было возможно.

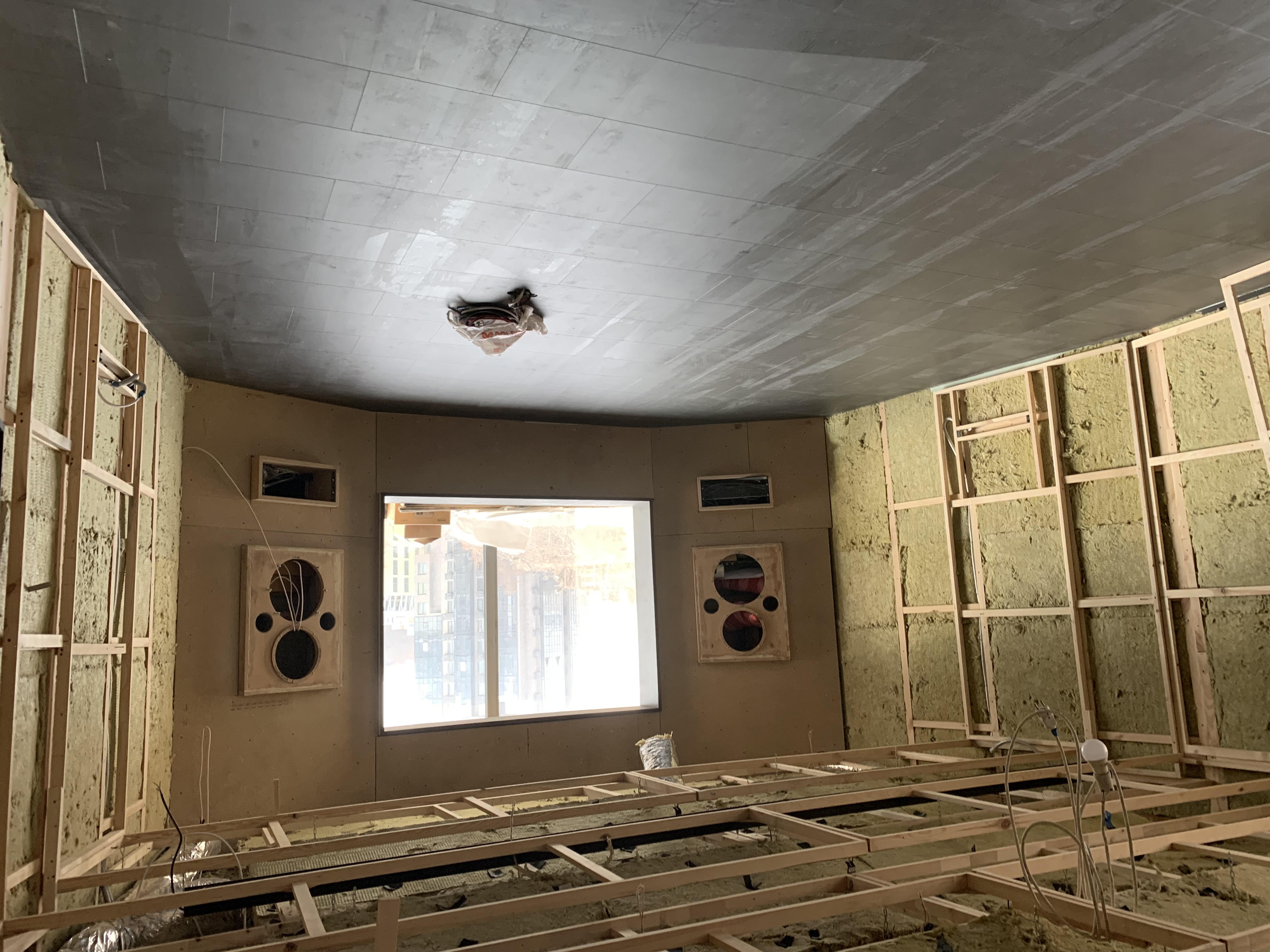

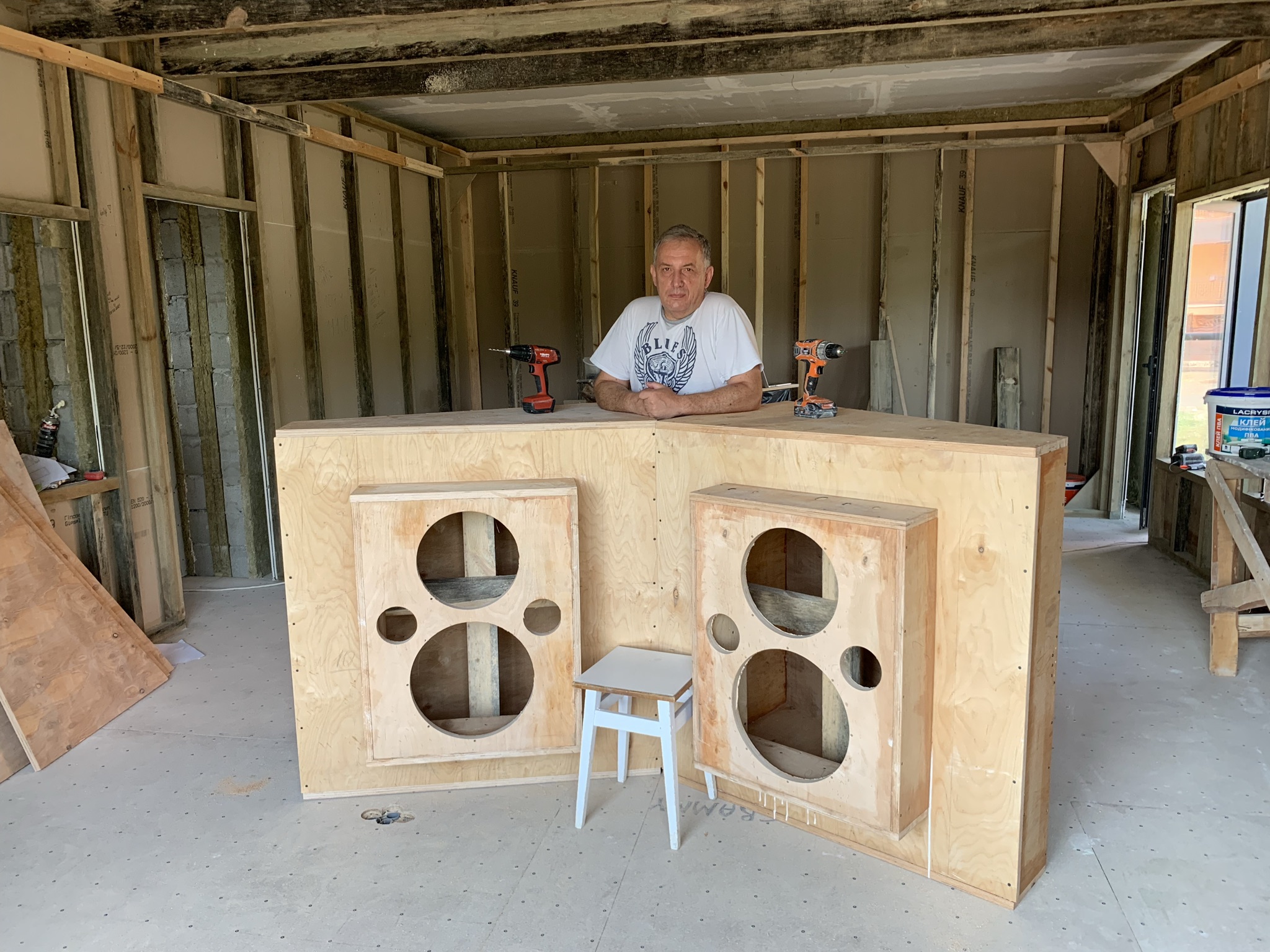

Кабинеты основных мониторных систем
До начала проектирования определились с мониторами. У заказчика уже были мониторы ближнего/среднего поля Focal Trio 11. А системой дальнего поля была подобранная стерео-пара мониторов ReflexionArts 239X, эксклюзивное право на инсталляцию которых принадлежит Sound Consulting. Конструкирование и настройка этой системы происходили одновременно со строительством фронтальной стены.
Спустя полтора месяца проект был готов.
В первую очередь нужно было подумать о звукоизоляции, ведь это был жилой дом. С этой целью были применены “плавающие” простенки и – с разрешения инженеров-строителей – многослойный “плавающий” пол весом около 8-ми тонн и толщиной около 18 см.

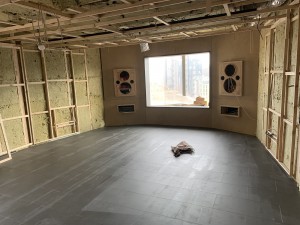

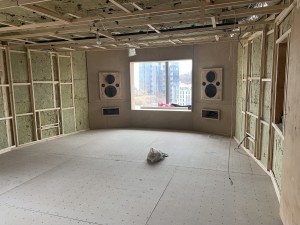

Контрольная комната
Во время строительства акустической оболочки понадобились специфические детали с применением станка с ЧПУ. Так мы познакомились с Александром Козаченко, который был не только оператором такого станка, но и дизайнером интерьеров. Вместе с нашим дизайнером Марией Исаенко они предлагали очень интересные творческие идеи.

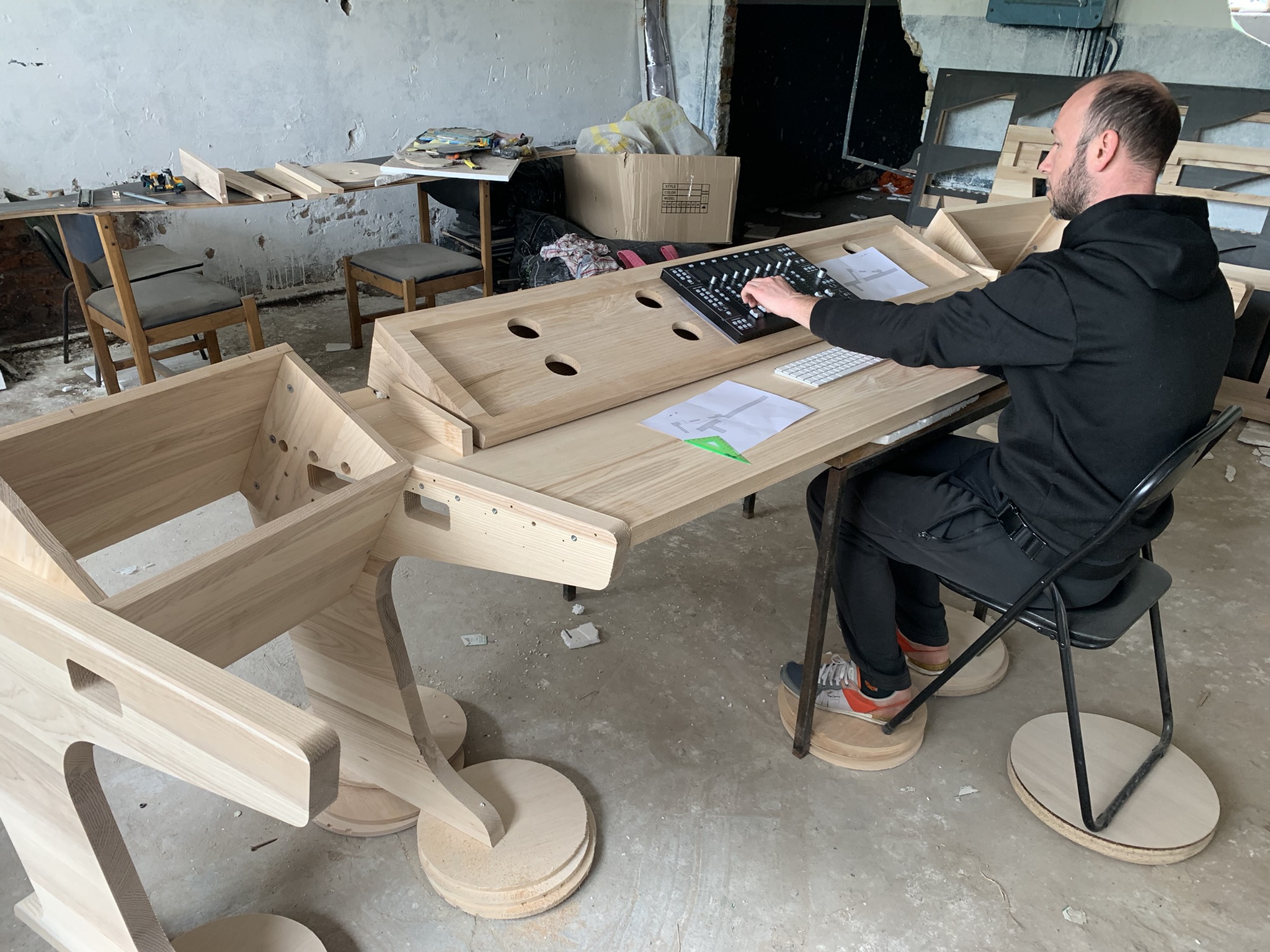

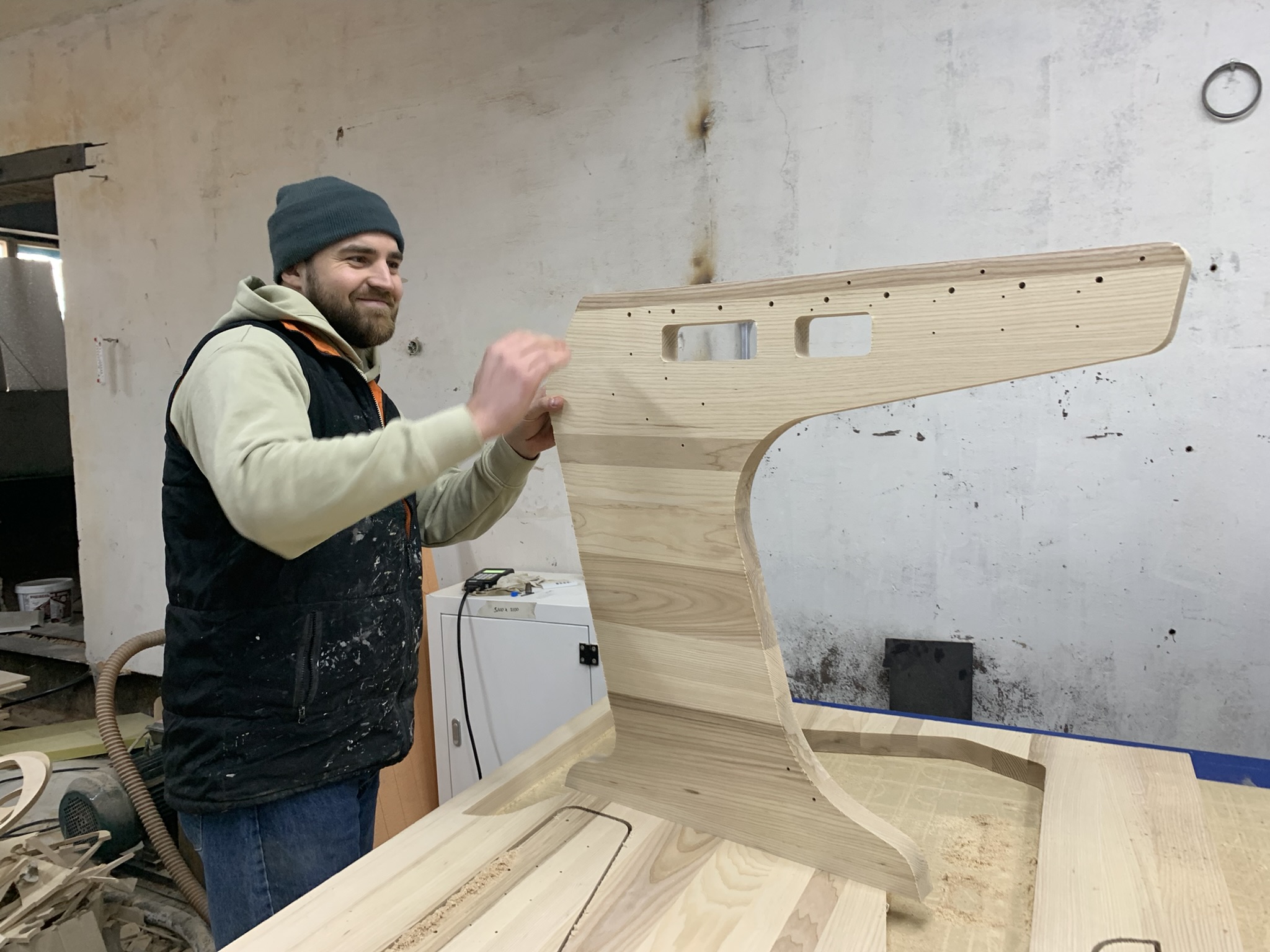

Стойки студийного стола
Фронтальная стена содержала 15 слоев различных материалов, а ее фасадная часть была наборной из пронумерованных фанерных заготовок. Основная мониторная система была частью этой стены, а лицевые панели были окрашены в ее цвет. Большое студийное окно выходило не в вокальную комнату, как это часто бывает, а наружу, с видом на Воздвиженку.
Подгонка
В первой половине дня фронтальная стена была на солнечной стороне здания и окно очень нагревалось, в результате чего его внутреннее стекло запотевало, причем это был не водяной пар, а что-то похожее на испарину с жировыми отложениями. Мы перепробовали самые разные идеи, и каждый раз нужно было снимать внутреннее наклонное стекло весом под 200 килограмм.
В итоге решено было пойти на определенный компромисс и сделать щелевой вентиляционный зазор между стеклом и оконной коробкой. Отчасти помогла и дистанционно управляемая ролета внутри окна, особенно при работе в дообеденную пору дня.

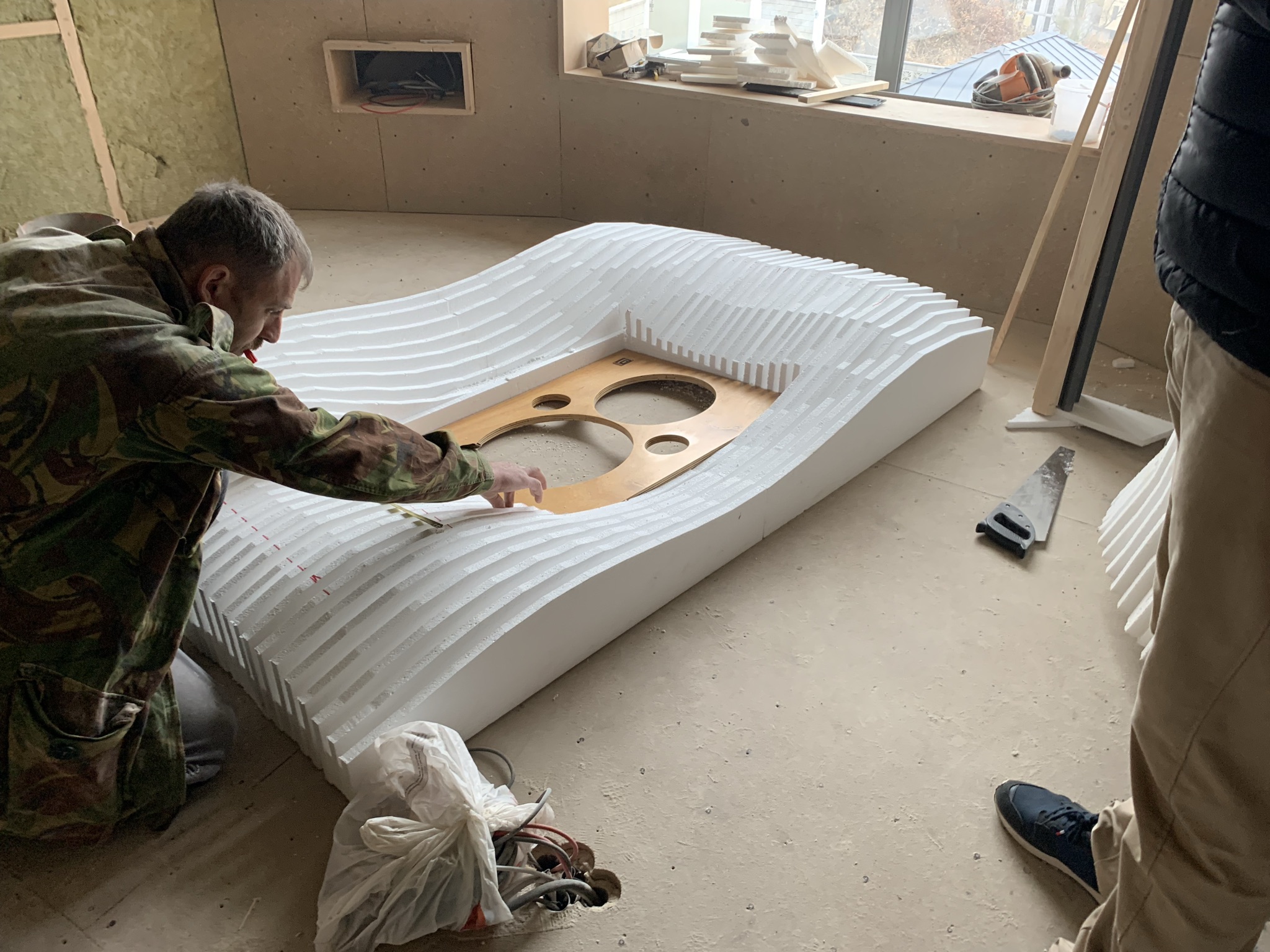

Элемент фронтальной стены: макет из пенопласта
Наклонные потолочные ловушки были призваны скорее бороться с флаттер-эффектом, нежели с поглощением низких частот. Кроме того, измерения и практический опыт строительства похожих комнат указывали нам на их недостаточную эффективность при относительно высоких затратах на их изготовление и подвес.

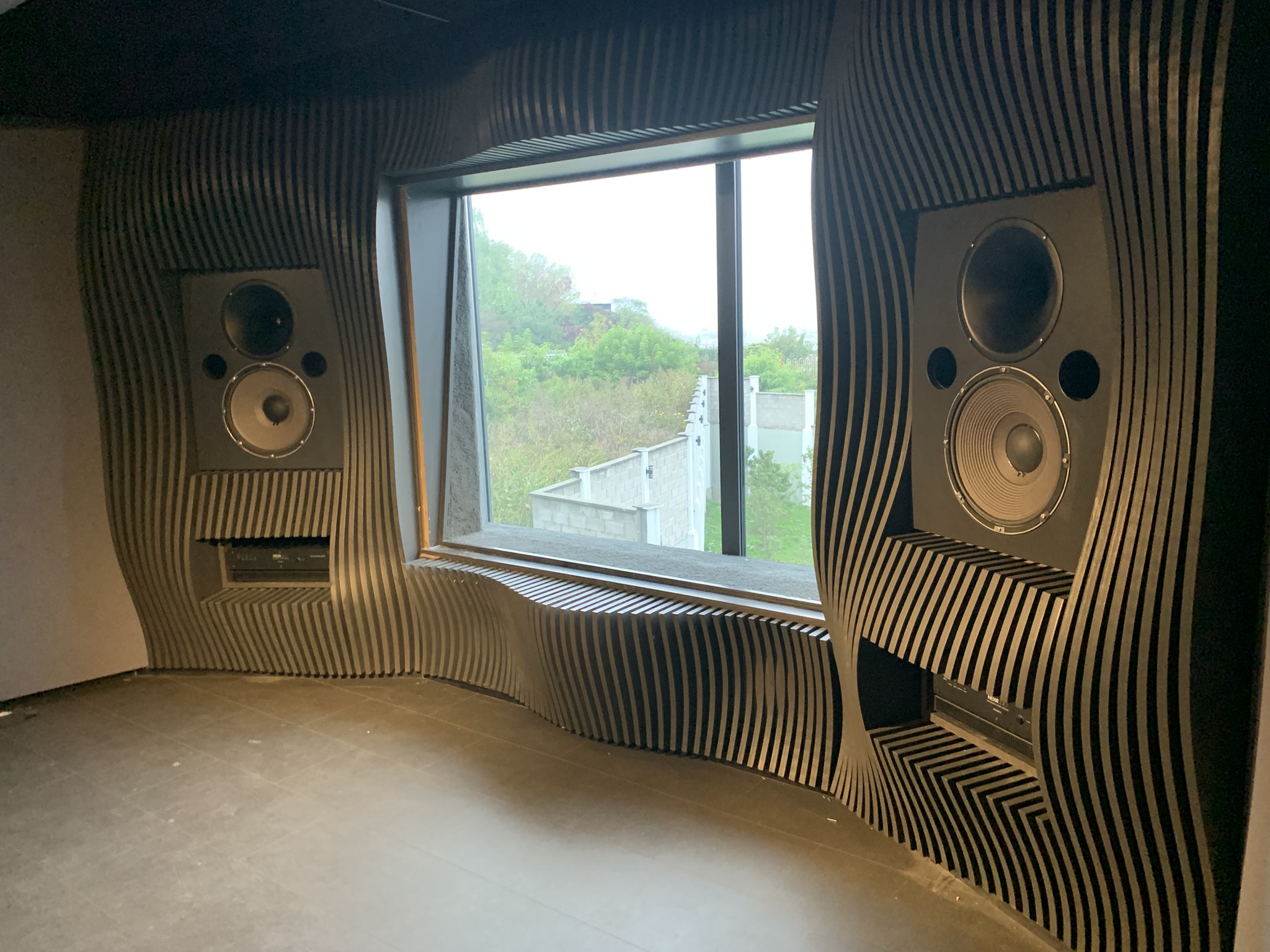

Фронтальная стена
Задняя стена традиционно состояла из низкочастотных ловушек и была спроектирована так, чтобы оставить место для выхода на балкон.
Подоконники на боковых стенах были достаточно глубокими, что превращало их в уютные кресла.

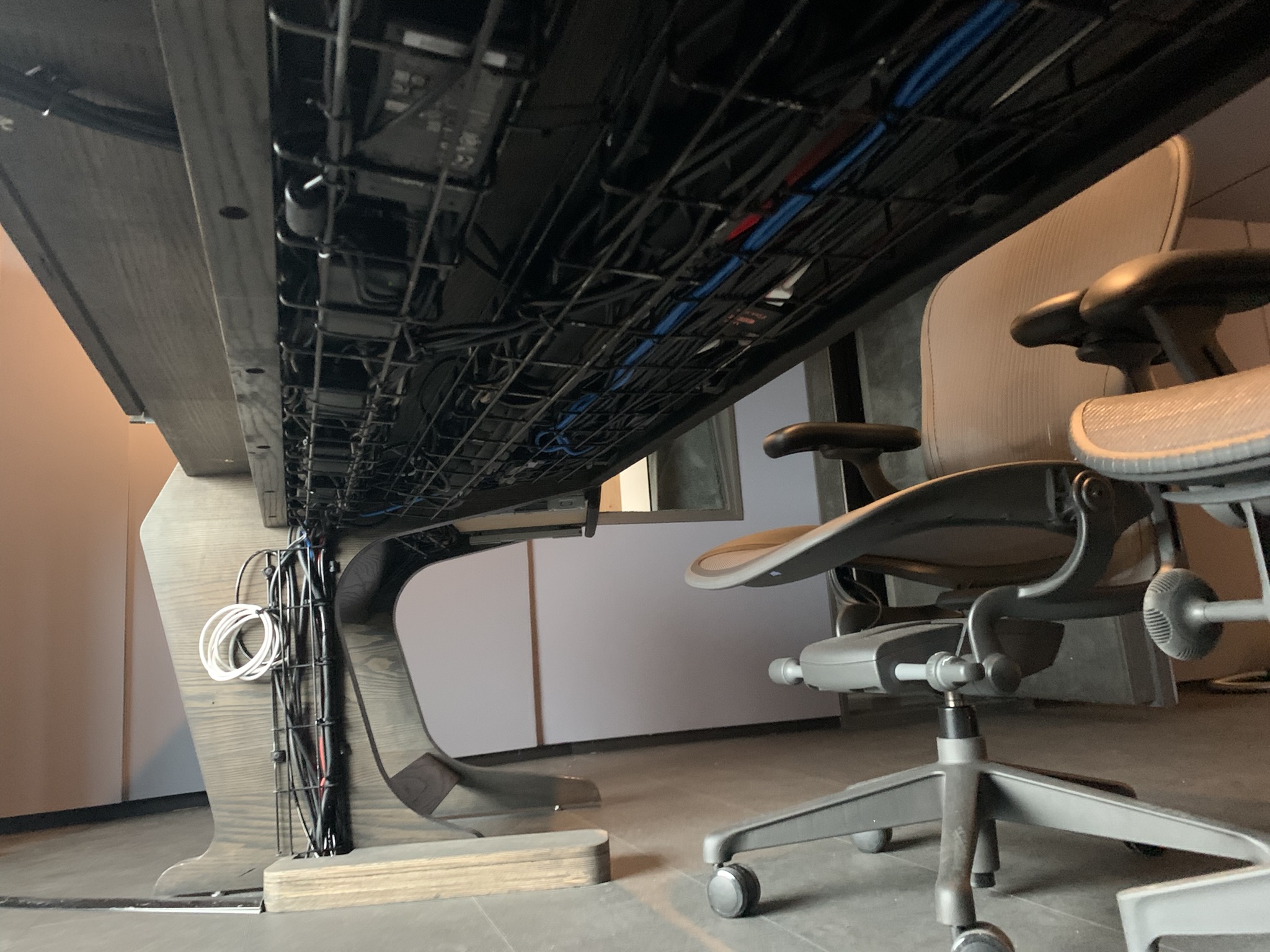

Коммутация под столом при снятой крышке

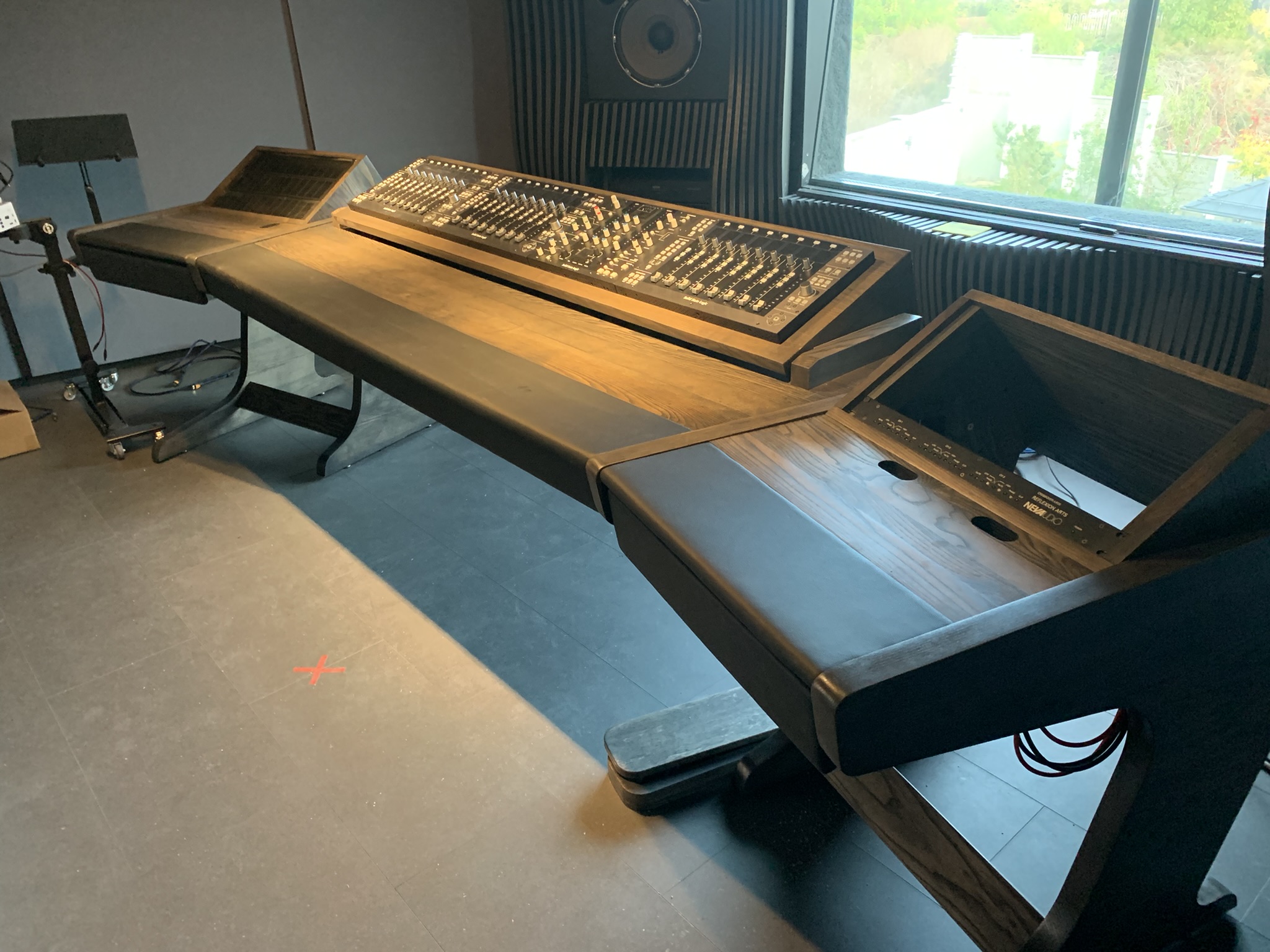

—– Studio Table —–
Студийный стол – это отдельная история. Доступность станка с ЧПУ провоцировала желание сделать что-то уникальное, непохожее, отличное. Пожелания были следующими:
- влияние на акустику и условия мониторинга – минимальное;
- материал – натуральный массив из ясеня (не ДСП и не МДФ) толщиной 40 и 20 мм;
- кабели, блоки питания (18 шт.) и прочая коммутация – спрятаны;
- крепежные детали – быть спрятаны;
- контроллеры SSL – должны находиться на отдельной подвижной секции столешницы, при этом она при перемещении не должна задевать компьютерную клавиатуру и кожу подлокотников;
- оборудование должно вентилироваться, и т.п.

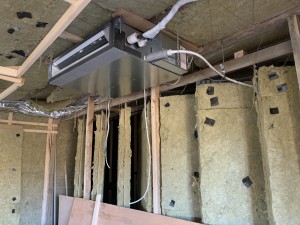

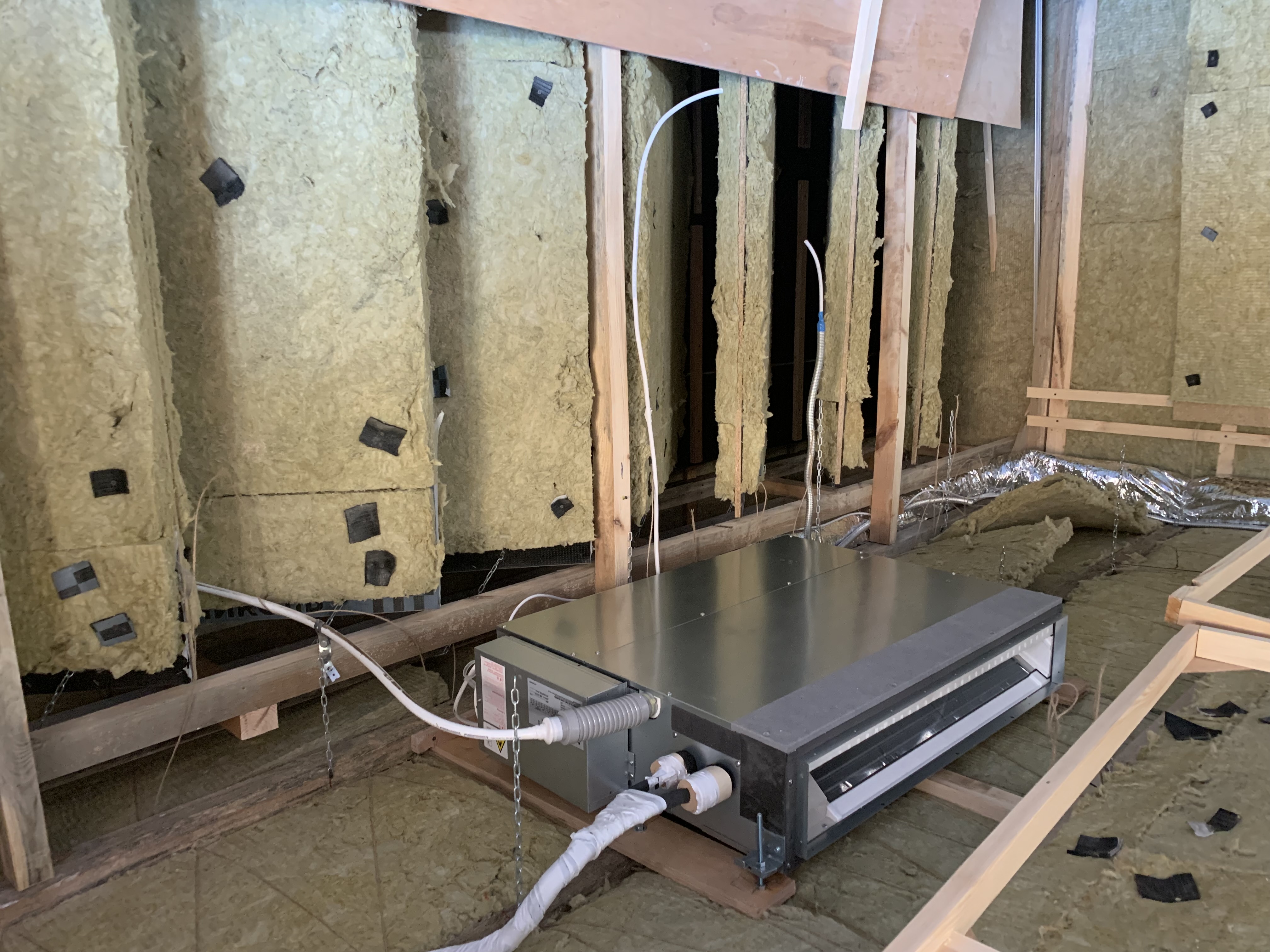

"Ловушки" и климат-контроль
В решении этих задач помогло 3-D моделирование в Fusion 360. Стол получился удобным, эргономичным, красивым, хотя и недешевым.
В заключение…
Покрытие пола – из износостойкого винила.
Климат-контроль – автономная вентиляционная система плюс практически бесшумный канальный кондиционер Mitsubishi, с управлением через Wi-Fi.
Видеомонитор – панорамный с поворотным креплением к студийному столу.
Видеопроектор. Задняя стена – выдвижной экран с ПУ.
Выдвижная система подвижной секции столешницы – GRASS Movement Systems - Studio Table
Студийные микрофонные и клавишные стойки – под заказ.
Эта работа доставила всем нам удовольствие, а мониторинг, акустические особенности студии и ее дизайн приятно удивили многих моих коллег даже из европейских стран.
Что пожелать студии? То же, что и всем нам: победы и мира.
Слава Украине!
